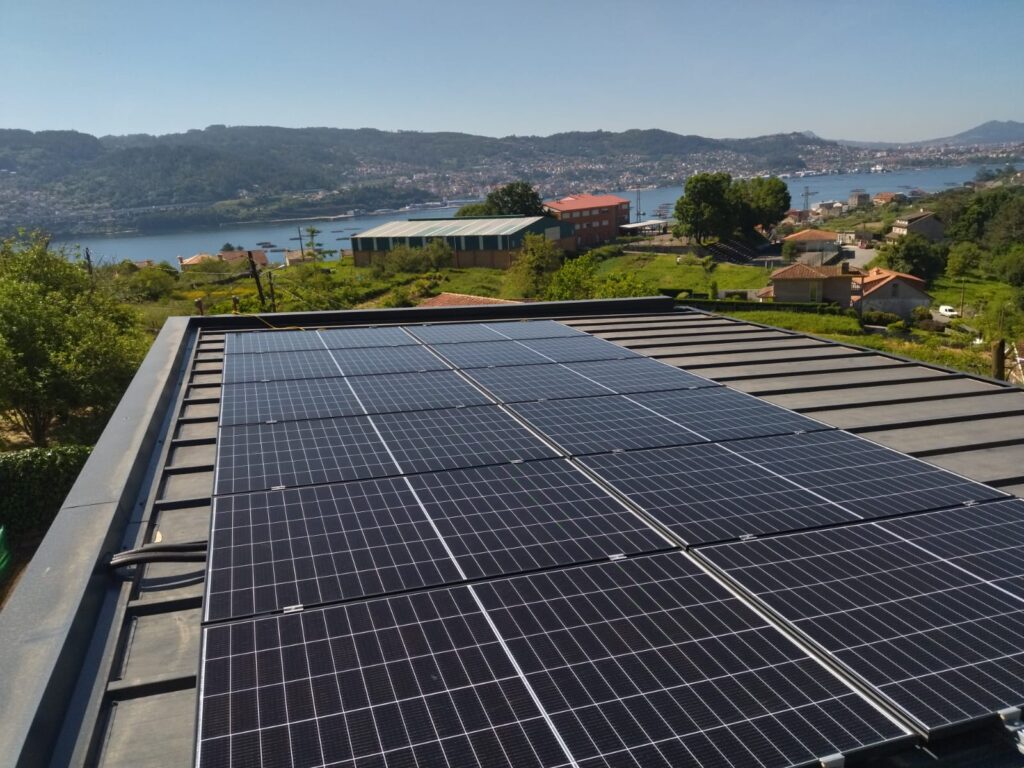

Hoy os presentamos una nueva instalación fotovoltaica en Moaña diseñada para optimizar el rendimiento energético. El sistema incluye 12 paneles solares de 500 W, instalados de forma coplanar sobre chapa sandwich con greca alta, junto con un inversor Sungrow y un punto de carga para vehículo eléctrico Naturgy LITE Uno by Veltium. En este artículo explicamos en detalle cómo y por qué se ha diseñado así el sistema.
Instalación coplanar sobre chapa sandwich con greca alta

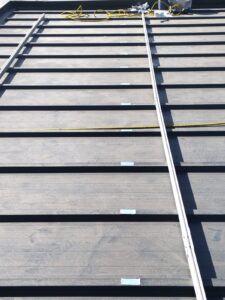

En esta obra, hemos optado por una instalación coplanar, es decir, con los paneles solares fijados en paralelo a la pendiente del tejado, sin estructura inclinada adicional. Este tipo de montaje es ideal cuando la orientación y el ángulo de inclinación de la cubierta ya son óptimos, como ocurre en este caso.
La cubierta es de panel sandwich con greca alta, una solución habitual en tejados metálicos por su buena capacidad de aislamiento y drenaje. En este tipo de cubiertas, la greca es la forma trapezoidal del perfil metálico que le da rigidez estructural. La «greca alta» se refiere a que el perfil tiene mayor altura y, por tanto, una mayor distancia entre la base de la chapa y el punto de anclaje. Esto nos permite usar sistemas de sujeción específicos que no requieren perforar completamente la chapa, lo cual es esencial para mantener la estanqueidad del tejado.
Sujeción sin perforar: seguridad y durabilidad

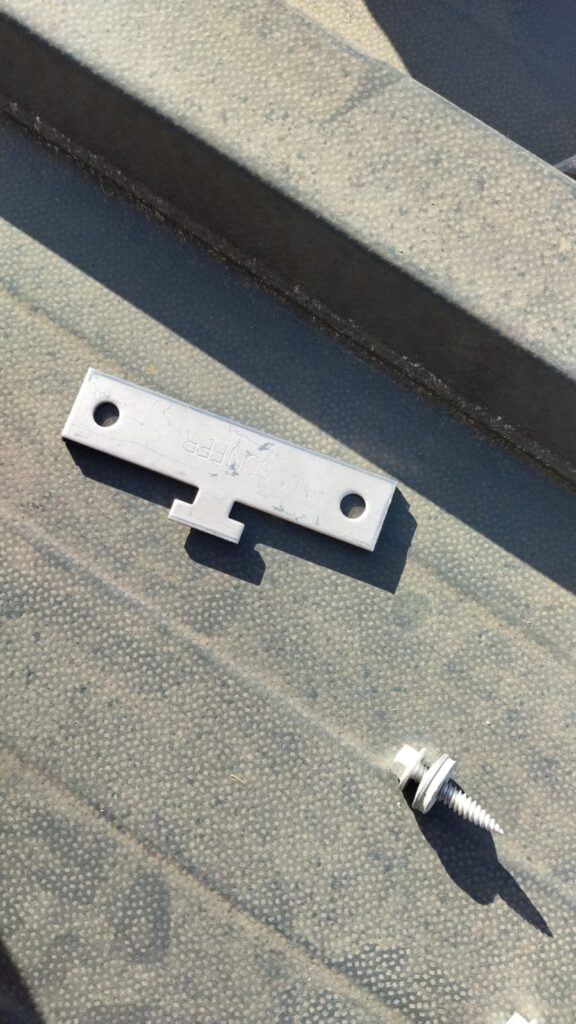

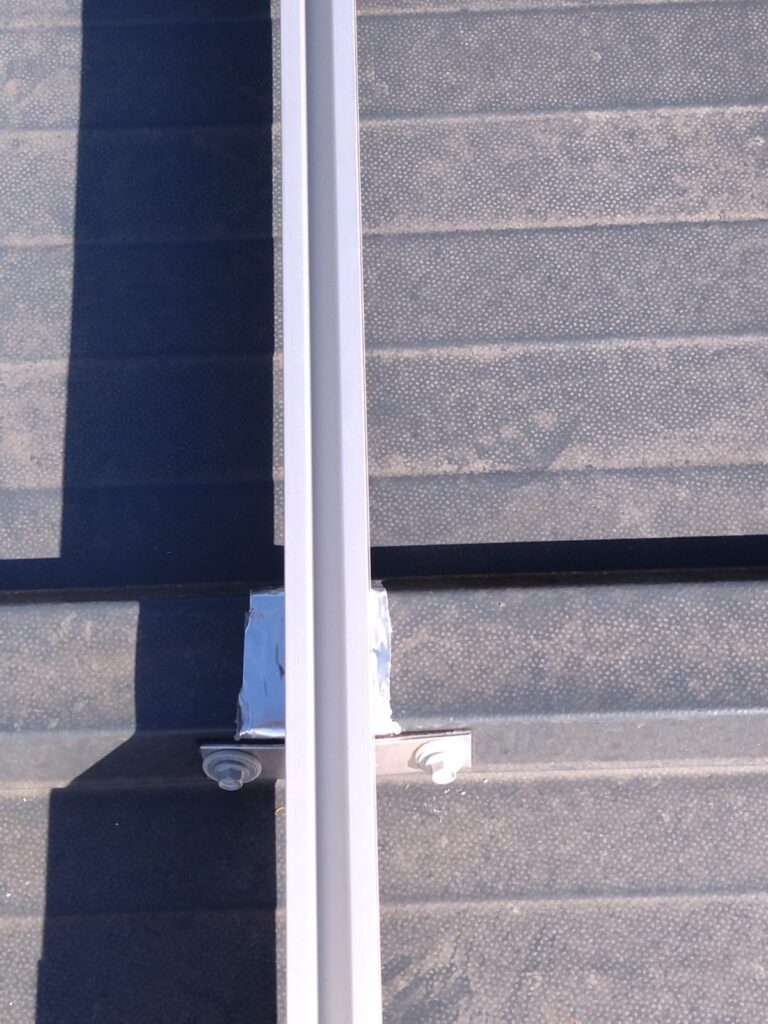

Una de las prioridades en cualquier instalación fotovoltaica sobre cubierta metálica es evitar perforaciones completas que puedan comprometer la impermeabilidad del panel sandwich. En esta instalación hemos empleado anclajes especiales para greca alta, que se fijan directamente sobre la parte superior del perfil sin necesidad de atravesar toda la chapa.
El anclaje se realiza mediante tornillos autotaladrantes de acero inoxidable que penetran parcialmente en la cresta de la greca, sin alcanzar el interior del aislamiento. Esto protege la estructura frente a filtraciones de agua y mantiene la integridad del aislamiento térmico.
Protección frente a corrosión galvánica: cinta de butilo
Además de la correcta sujeción, es imprescindible proteger los materiales frente a fenómenos como la corrosión galvánica, que se produce cuando dos metales diferentes (por ejemplo, acero y aluminio) entran en contacto en presencia de humedad. Este tipo de corrosión puede comprometer gravemente la durabilidad del tejado y del sistema fotovoltaico.

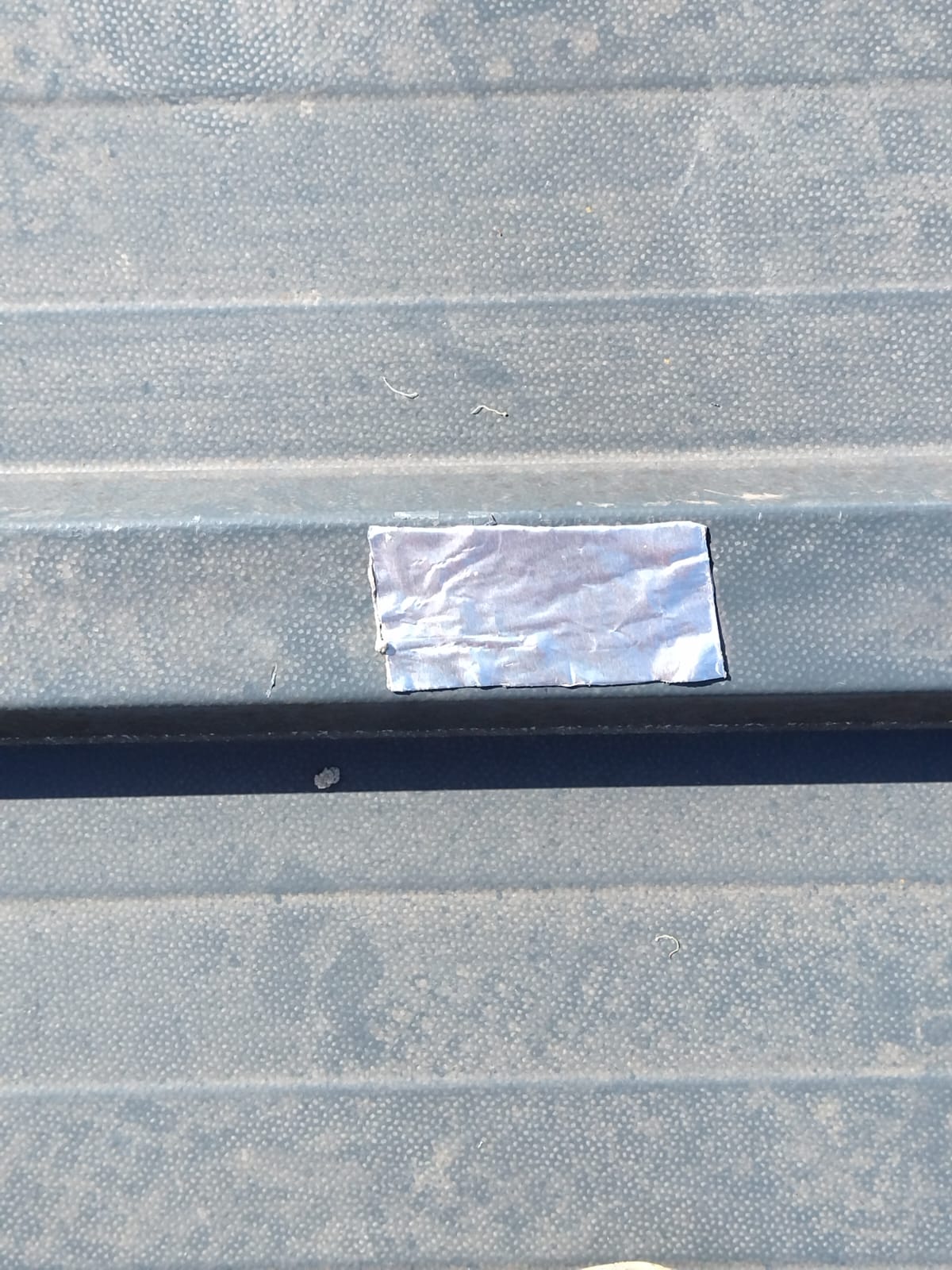

Para evitarlo, se ha utilizado cinta de butilo, un material autoadhesivo con propiedades impermeabilizantes y aislantes. Esta cinta se coloca entre el anclaje metálico y la chapa, creando una barrera física que impide el contacto directo entre metales, evitando así reacciones químicas que podrían derivar en oxidación prematura. Además, la cinta ayuda a reforzar la estanqueidad del sistema y reduce las vibraciones.
Detalles técnicos del sistema fotovoltaico
La instalación consta de:
12 paneles solares de 500 W cada uno
Potencia pico total: 6 kW
Tipo de instalación: coplanar sobre greca alta
Sistema de fijación sin perforación total de la chapa
Cinta de butilo como protección frente a corrosión galvánica

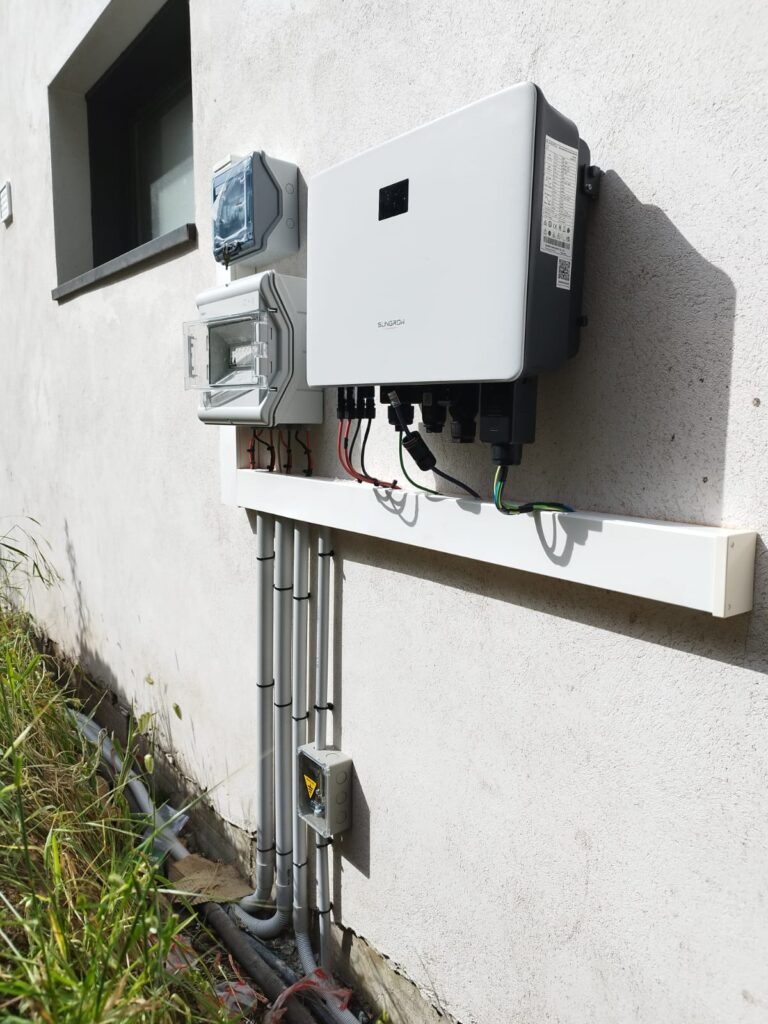

Inversor: Sungrow
El inversor Sungrow es un equipo monofásico de alto rendimiento, diseñado para gestionar hasta 6 kW de potencia. Integra protección contra sobretensiones, monitorización remota y alta eficiencia (superior al 98%). Es ideal para viviendas residenciales, y su compatibilidad con plataformas de monitorización permite a los usuarios visualizar en tiempo real la producción y el consumo.

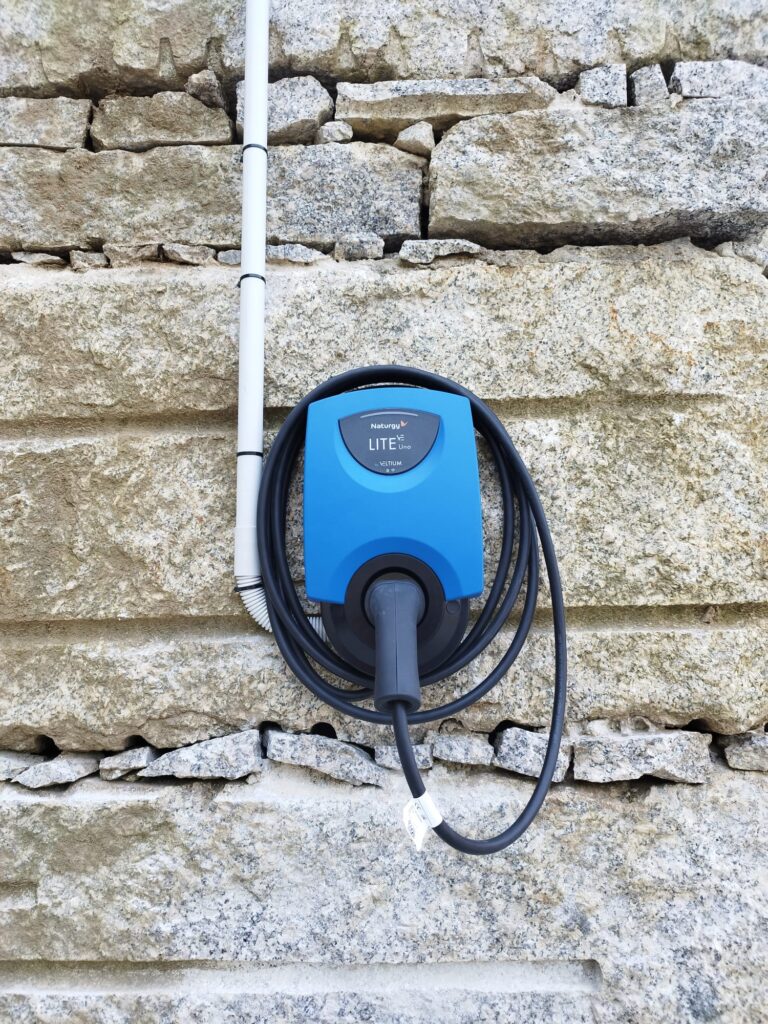

Punto de carga para vehículo eléctrico: Naturgy LITE Uno by Veltium
Como parte del compromiso del cliente con la movilidad eléctrica, se ha instalado también un punto de carga Naturgy LITE Uno by Veltium, conectado directamente al sistema fotovoltaico. Este cargador ha sido elegido por su eficiencia, compatibilidad y facilidad de uso.
Características principales del cargador:
Potencia máxima: hasta 7,4 kW en monofásico
Control dinámico de potencia para evitar sobrecargas
Compatible con modo 3 (IEC 61851)
Conectividad por Bluetooth y Wi-Fi
Control desde app móvil para programar cargas, ver consumos y limitar potencia
Diseño compacto y robusto, ideal para exteriores
El sistema permite aprovechar al máximo la energía generada por los paneles, priorizando el autoconsumo solar para cargar el vehículo, lo que se traduce en un ahorro directo en la factura eléctrica y una reducción en la huella de carbono.
Ventajas para el cliente
Gracias a esta instalación, el cliente de Moaña ha conseguido:
Reducir notablemente su dependencia de la red eléctrica.
Aumentar el valor de su vivienda mediante tecnologías sostenibles.
Disponer de un sistema fotovoltaico preparado para el futuro (ampliable con baterías).
Recargar su coche eléctrico utilizando energía solar generada in situ.
Conservar la impermeabilidad y durabilidad de su cubierta metálica gracias a un diseño que evita perforaciones críticas.
En Instalaciones Pintos diseñamos cada instalación a medida, con criterios técnicos rigurosos y materiales de primera calidad. Esta instalación fotovoltaica en Moaña es un ejemplo perfecto de cómo se puede combinar tecnología, eficiencia y sostenibilidad sin comprometer la estructura de la vivienda.
Nos enorgullece contribuir a la transición energética con proyectos seguros, eficientes y respetuosos con la arquitectura existente. Si estás pensando en instalar placas solares en tu casa o negocio, o necesitas un punto de carga para tu coche eléctrico, no dudes en consultarnos.
