Cuaderno técnico de obra — Instalaciones Pintos
Esta vivienda nueva en Pontevedra se ha planteado desde el inicio con un sistema de aerotermia diseñado para adaptarse al uso real del espacio.
La base es clara: una bomba de calor aire-agua como generador principal. A partir de ahí, la instalación se construye como un sistema completo, donde cada elemento cumple una función específica dentro del conjunto.
No se trata de instalar equipos. Se trata de definir cómo va a comportarse la vivienda.
El rendimiento de una instalación no depende solo del equipo.
Depende de cómo se diseña todo el sistema desde el inicio.
Generación: la vivienda empieza a producir energía
El punto de partida de la instalación es la unidad exterior de aerotermia, en este caso una Saunier Duval Genia Air Split.
Este equipo capta energía del aire exterior y la transforma en energía útil para la vivienda. A partir de este proceso, se genera agua caliente o fría que alimenta todo el sistema.
La aerotermia no parte de combustión ni de resistencias directas. Trabaja aprovechando la energía disponible en el entorno, lo que permite alcanzar altos niveles de eficiencia.
En la práctica:
Toda la climatización de la vivienda depende de este equipo.
Desde aquí se alimentan:
- El suelo radiante
- Los radiadores de baja temperatura
- Los fan coils
- El sistema de agua caliente sanitaria
La instalación exterior, elevada sobre soportes, permite un funcionamiento estable y reduce la transmisión de vibraciones.
Acumulación: la energía se mantiene disponible

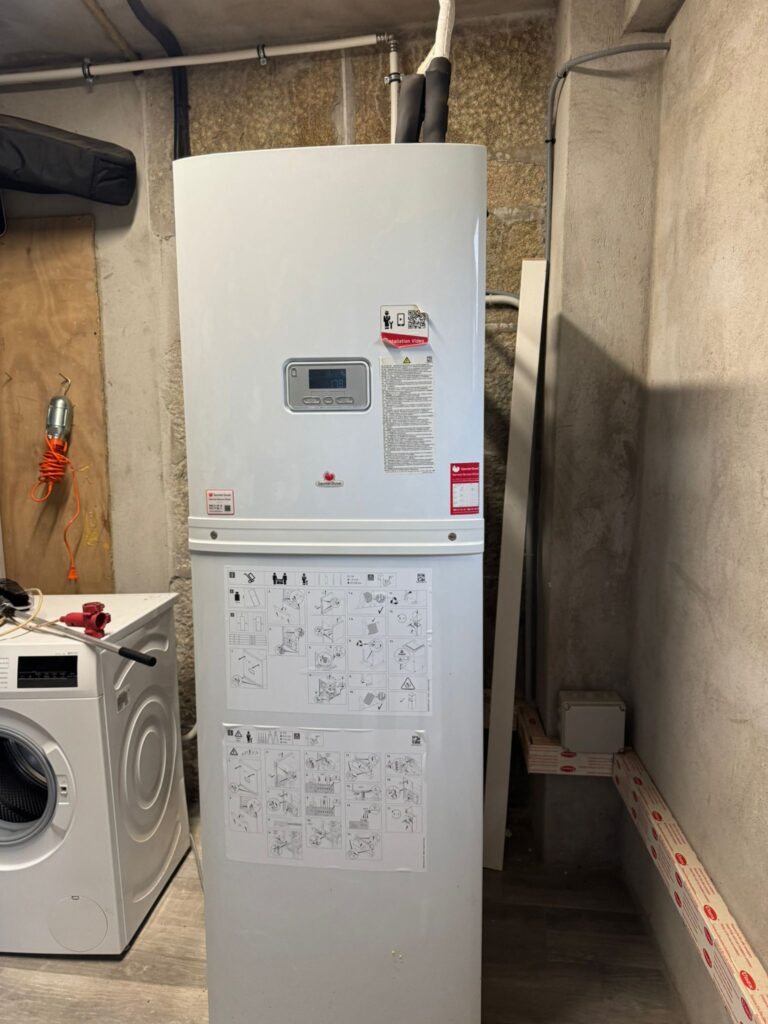

La instalación incorpora un acumulador de ACS (agua caliente sanitaria), que permite almacenar la energía generada por la bomba de calor.
Este elemento cumple una función clave dentro del sistema:
- Evita arranques continuos de la bomba de calor
- Permite disponer de agua caliente de forma inmediata
- Aporta estabilidad al funcionamiento global
El sistema produce energía de forma progresiva, y el depósito la mantiene disponible cuando se necesita.
En vivienda:
Se traduce en confort constante en el uso diario del agua, incluso en situaciones de demanda simultánea.
Una instalación eficiente también se define en cómo gestiona la energía.
El almacenamiento marca la diferencia en el comportamiento real del sistema.
Bloque hidráulico: protección y estabilidad del sistema
Entre la generación y la distribución aparece una zona que no se ve en el día a día, pero que define la durabilidad de toda la instalación: el circuito hidráulico.
En este punto se integran:
- Tuberías de ida y retorno con aislamiento térmico
- Filtros y separadores de impurezas
- Llaves de corte para mantenimiento
- Elementos de control y seguridad
El aislamiento evita pérdidas térmicas y mantiene la eficiencia del sistema. Los elementos de filtrado protegen la bomba de calor y el resto de componentes frente a suciedad o partículas del circuito.
Resultado:
El sistema mantiene su rendimiento a lo largo del tiempo.
Es en esta zona donde se define si la instalación seguirá funcionando con precisión años después.
Distribución: el equilibrio de la vivienda

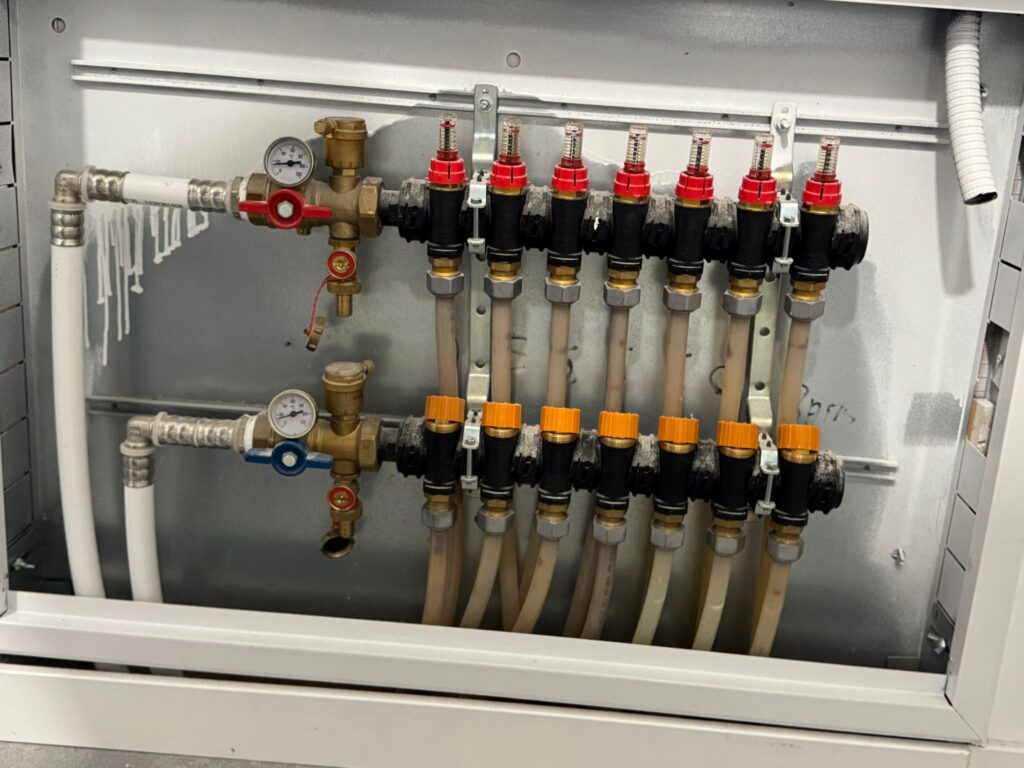

La energía generada se distribuye a través del colector del suelo radiante.
Este elemento divide el sistema en circuitos independientes, uno por cada zona o estancia de la vivienda.
El colector incorpora:
- Caudalímetros para ajustar el flujo
- Válvulas de regulación
- Elementos de purga y mantenimiento
Esto permite adaptar el comportamiento térmico de cada espacio.
En la práctica:
Cada estancia recibe exactamente la energía que necesita.
El suelo radiante deja de ser un sistema uniforme y pasa a ser un sistema ajustado.
El equilibrio térmico de la vivienda se define aquí.
Un sistema bien ajustado marca la diferencia en el confort diario.
Emisión: cómo se entrega el confort
En esta vivienda, la emisión se plantea como un sistema por capas.
Cada elemento responde a una función concreta dentro del conjunto.
Base térmica → Suelo radiante
El suelo radiante actúa como base del sistema.
- Temperatura uniforme
- Funcionamiento continuo
- Máxima eficiencia de la bomba de calor
Aporta estabilidad térmica y confort constante en toda la vivienda.

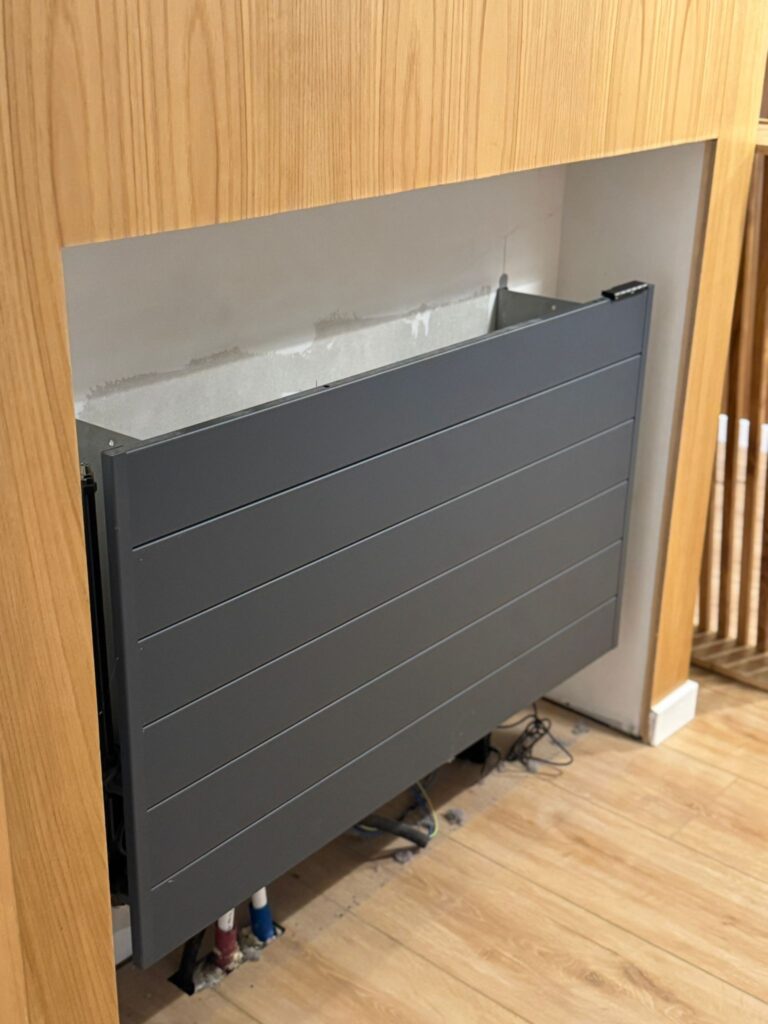

Respuesta dinámica → Radiadores Jaga de baja temperatura
Se incorporan emisores Jaga Low-H2O, diseñados para trabajar con aerotermia.

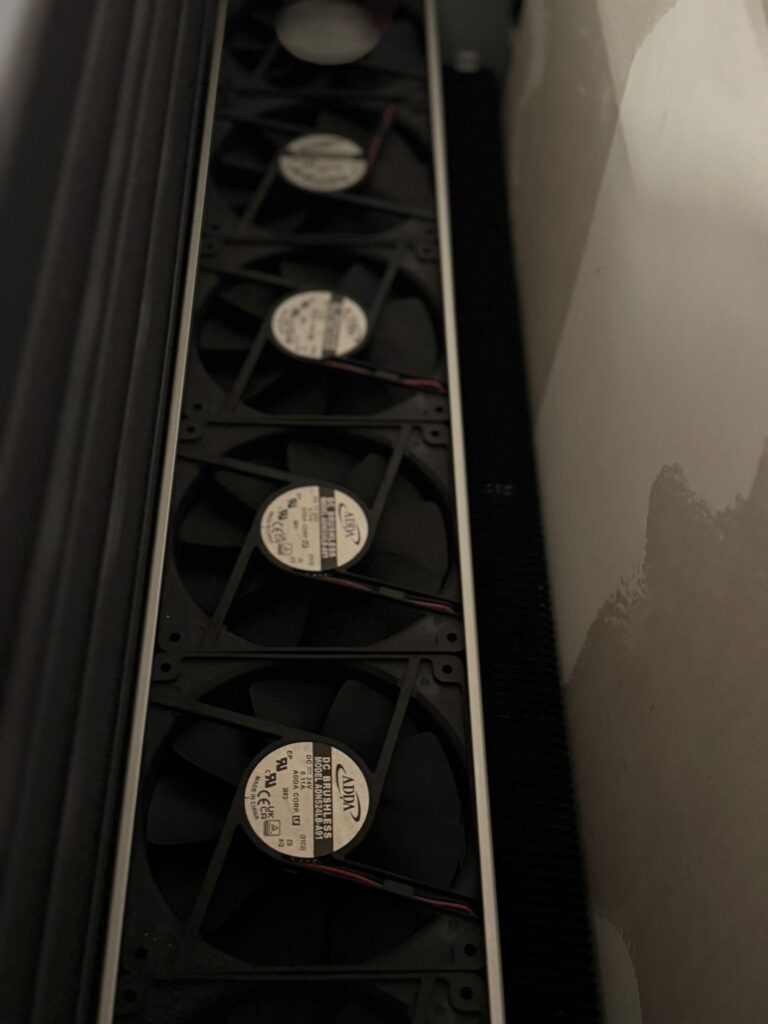

Estos radiadores integran ventilación interna (DBE), lo que acelera el intercambio térmico.
Esto permite:
- Respuesta rápida ante cambios de temperatura
- Mayor rendimiento a baja temperatura
- Adaptación al uso real de la vivienda
Resultado:
La vivienda mantiene temperatura y responde cuando se necesita.
Climatización → Fan coils

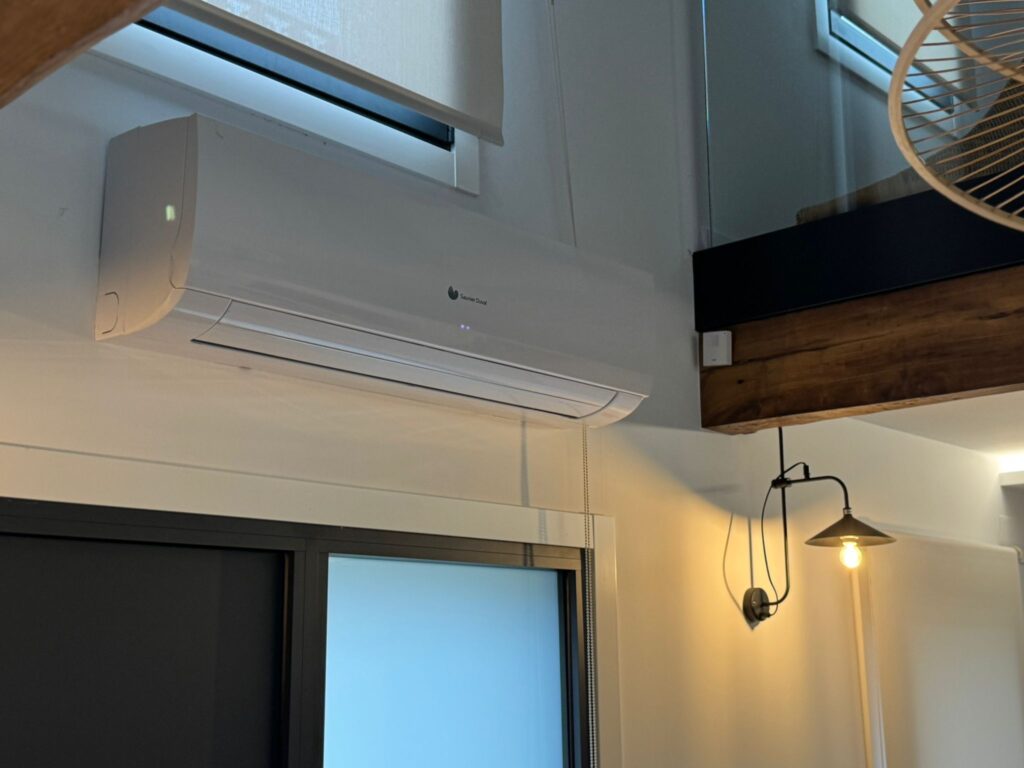

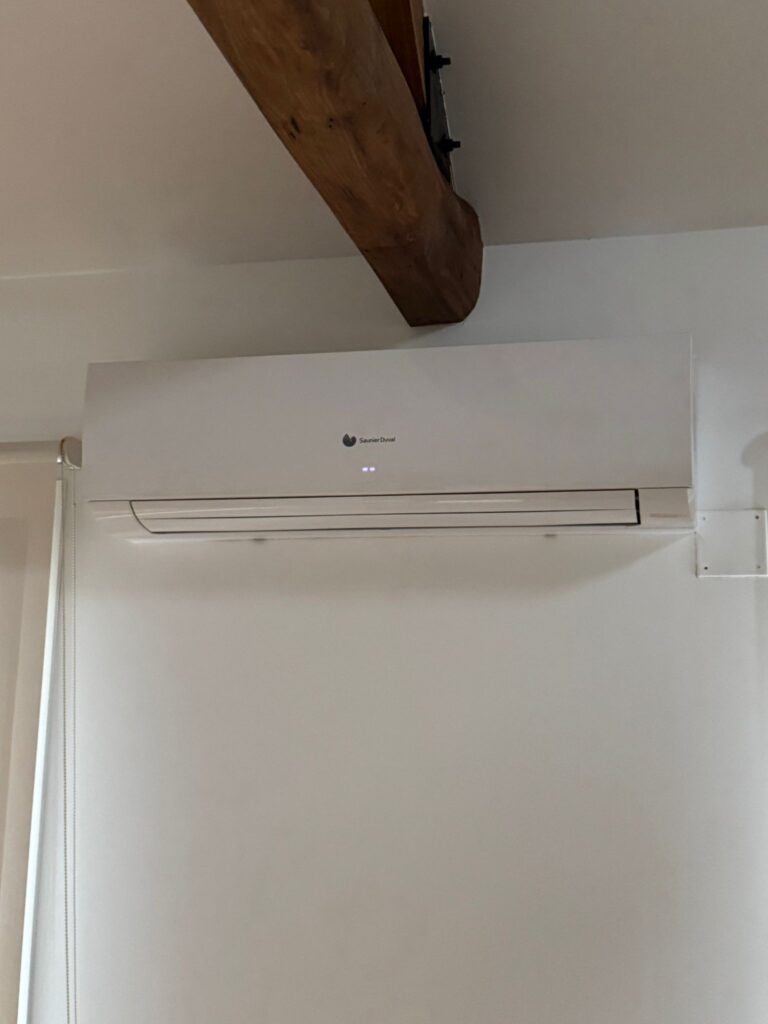

Para el periodo de verano se incorporan fan coils, que permiten una climatización activa.
Estos equipos trabajan con el agua fría generada por la aerotermia.
- Refrigeración rápida
- Control por estancias
- Respuesta inmediata
En conjunto:
El sistema mantiene coherencia durante todo el año.
Cada estación tiene su forma de trabajar.
Control: el sistema se vuelve medible

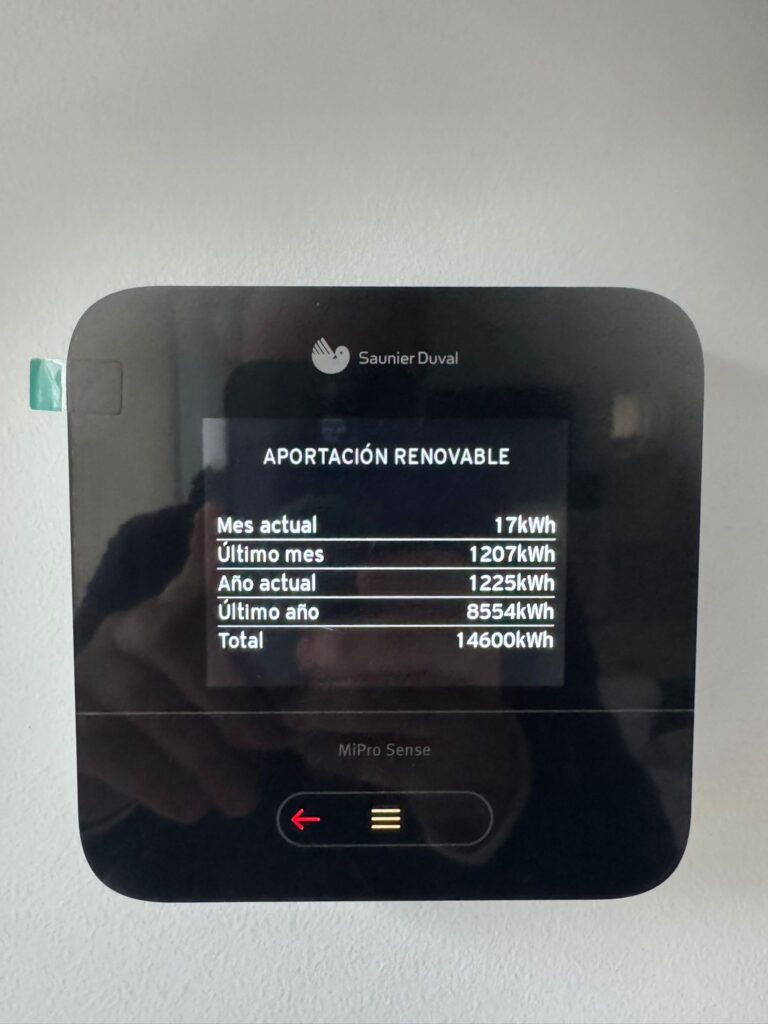

El sistema se gestiona mediante un controlador centralizado MiPro Sense de Saunier Duval.
Desde este punto se controla:
- Temperaturas de funcionamiento
- Programación del sistema
- Comportamiento de cada emisor
- Aportación energética renovable
El sistema deja de ser invisible y pasa a ser medible.
Esto permite:
- Optimizar el consumo
- Ajustar el funcionamiento
- Entender el rendimiento real
Cuando el sistema se puede medir, también se puede optimizar.
Integración: la instalación forma parte de la vivienda
Los elementos de emisión se integran en la arquitectura del espacio.

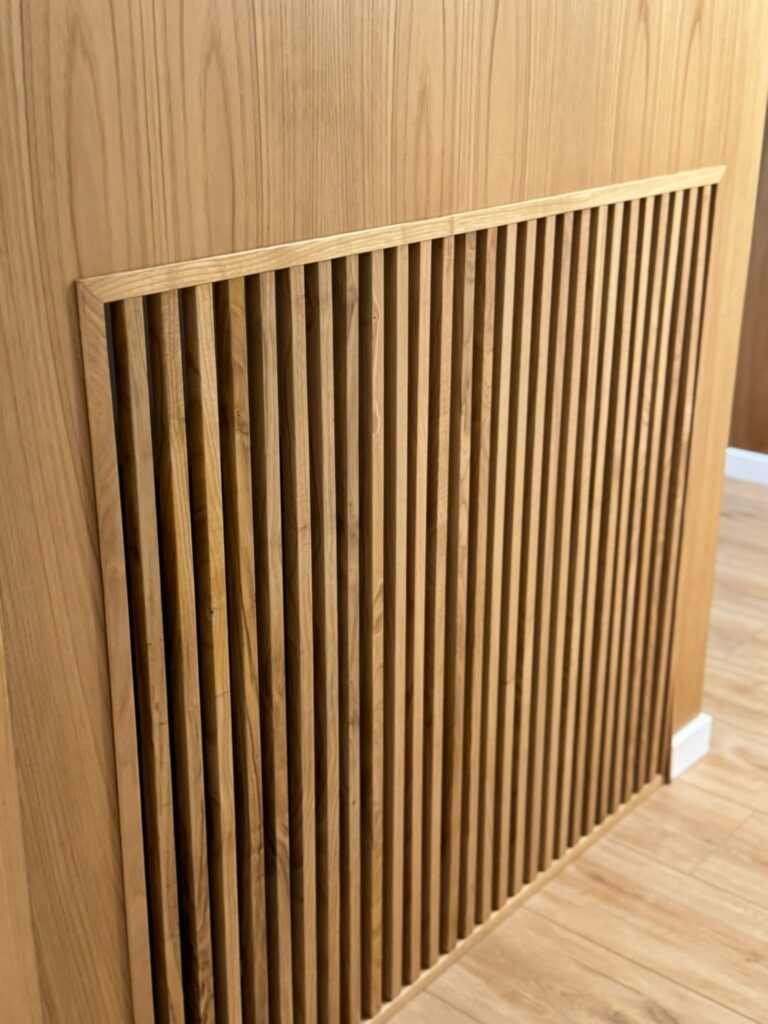

Las rejillas de madera permiten ocultar equipos sin afectar a su rendimiento.
Los radiadores y unidades se colocan de forma que acompañan el diseño interior.
Resultado:
La instalación se percibe como parte de la vivienda, no como un añadido.
Resultado final: un sistema que se adapta a la vivienda
El comportamiento global del sistema es el resultado de la coordinación de todos los elementos:
- La aerotermia genera energía
- El depósito la almacena
- El circuito la protege
- El colector la distribuye
- Los emisores la transmiten
- El control la optimiza
En vivienda se traduce en:
- Temperatura estable en invierno
- Capacidad de respuesta inmediata
- Climatización eficiente en verano
- Consumo optimizado
El sistema se adapta al uso real de la vivienda.
Cada vivienda tiene su propia forma de funcionar.
El punto clave está en cómo se plantea la instalación desde el inicio.
